• Data Center

Perguntas Frequentes

Colocamos no documento abaixo algumas informações frequentemente solicitadas pelos nossos potenciais clientes.

Informações Gerais do Data Center

  • Qual a localização do data center da B3?

    O data center está situado em Santana do Parnaíba/SP e disponibiliza facilities de última geração aos contratantes da B3, além de conexão de baixíssima latência para a plataforma PUMA, tanto para entrada de ordem, quanto para o recebimento de Market Data.

    O endereço do data center é R. Ricardo Prudente de Aquino, 85 - Santana de Parnaíba/SP, CEP 06543-004.

  • Quais as principais características do data center (redundância, segurança, etc.)?

    O data center possui certificado Tier III, fornecido pelo Uptime Institute e certificado Leed de Sustentabilidade. Nosso data center tem capacidade de redundância de 99,98% e infraestrutura de segurança 24 horas, sete dias por semana, com centrais operacionais e técnicos qualificados para suporte on-site.

    O fato de compreender o acesso privilegiado à plataforma de negociação eletrônica PUMA torna o da center da B3 um importante centro tecnológico de liquidez do mercado de capitais brasileiro.

  • Existe controle de acesso? O cliente pode ter acesso à estrutura? Quais as medidas de segurança para acesso aos racks?

    • O ambiente possui segurança 24h, com acesso físico controlado;

    • O acesso é controlado por sistema biométrico e monitoração por sistema de vídeo;

    • A entrada principal do data center é controlada por recepcionista, segurança e monitoração por sistema de vídeo;

    • Todas as visitas a qualquer área do data center é acompanhada por técnicos da B3 durante todo o período de permanência do visitante na área;

    • Para acessar qualquer área do data center, o contratante deverá agendar a visita antecipadamente através do e-mail colocation@b3.com.br, fornecendo nome completo e número de documento (RG e/ou CPF).

  • O ambiente possui gerador?

    Sim, todo o data center é suportado por geradores na configuração N+1 prontos para, pelo menos, 72h de funcionamento ininterrupto, conforme certificação TIER III.

  • Qual a quantidade de energia fornecida ao prédio pela companhia de energia na subestação?

    Atualmente 10 MW, com possibilidade de aumento em caso de necessidade.

  • Qual a capacidade do data center?

    A sala de data center disponibilizada para clientes do co-location possui 600m² e 1.200kW. A instalação é faseada e a B3 monitora constantemente a sua ocupação, providenciando o crescimento quando necessário.

Serviços

  • Quais os serviços de co-location ofertados pela B3?

    Os serviços de co-location B3 possibilitam aos contratantes a hospedagem completa de sua infraestrutura tecnológica, podendo utilizá-la não só para acessar as plataformas eletrônicas da B3, mas também os serviços e plataformas tecnológicas de outros contratantes através de interconexões (cross connections), reduzindo consideravelmente o custo total para os contratantes destes serviços.

    O detalhamento dos serviços disponíveis, de acordo com o perfil do contratante, e a tabela de preços pode ser encontrado na Política Comercial de serviços de Co-location.

  • Existe serviço de suporte in loco para operações como reboot físico de servidor?

    Sim, os contratantes têm à disposição apoio técnico local (smart hands) para operacionalização do acesso de seus equipamentos às plataformas da B3. Os contratantes dos serviços de co-location B3 (vide particularidades de cada perfil descritas na Política Comercial) são contemplados com uma franquia de 10 horas mensais de serviços de Smart Hands, independentemente do número de unidades de hospedagem contratadas.

  • Quais os serviços cobertos nas 10 horas de franquia do smart hands?
    • Acompanhamento de contratantes e/ou fornecedores: acompanhamento realizado ao rack do contratante junto a um profissional especializado da B3;

    • Ativação elétrica do rack: a B3 oferece o serviço de ativação elétrica do rack para Participantes, Comitentes, Provedores de Soluções de Provedores de Serviços Gerenciados e Provedores de Conectividade;

    • Instalação de equipamentos: a B3 disponibiliza técnicos especializados para a instalação de equipamentos dentro do ambiente do co-location no período de horário comercial;

    • Cabeamento: a B3 oferece o serviço de cabeamento nos racks do co-location, tais como:

      • Interconexão de equipamentos internos ao rack;

      • Interconexão do rack ao data center (ativação do contratante);

      • Passagem de cabos (cobre e fibra).

    • Desinstalação e movimentação de equipamentos;

    • Inventário de equipamentos;

    • Apoio na montagem de equipamentos na área de staging;

    • Transporte de equipamentos para ativação na área de co-location;

    • Recepção de equipamentos de contratantes;

    • Verificação visual do rack;

    • Reset de equipamentos;

    • Orientação ao contratante sobre os equipamentos;

    • Liberação de acesso físico ao co-location e área de staging; e

    • Energização do Rack Negociação e Rack Web de Participantes e Comitentes.

  • Qual a quantidade de portas do PUMA? É possível expandir a quantidade de conexões com a rede PUMA (10Gb) por rack?

    A B3 disponibiliza 2 portas do PUMA por rack (vide particularidades de cada perfil de contratação descritas na Política Comercial). Entretanto, sim, é possível aumentar o número de conexões com o PUMA.

    O valor das conexões adicionais está descrito na tabela de preços da nossa Política Comercial.

    A B3 não estabelece nenhum limite no número de conexões cruzadas à rede PUMA. No entanto, mantemos o direito de estabelecer um número máximo, caso muitas conexões possam representar algum risco às nossas plataformas ou impeça que outros clientes contratem o mesmo serviço.

Especificações técnicas

  • Quais as especificações do rack?

    As dimensões dos racks são as seguintes:



    Dimensões

    Unidade de ½ Rack

    Unidade de ½ Rack (somente HD Rack)

    Unidade de ¼ Rack

    Altura

    1000 mm

    1100 mm

    500 mm

    Largura

    600 mm

    600 mm

    600 mm

    Profundidade

    1200 mm

    1200 mm

    1200 mm

    Largura de suporte (entre trilhos)

    482,6 mm (19”)

    482,6 mm (19”)

    482,6 mm (19”)

    Altura de suporte

    21 Us: 933,45 mm (36,75”)

    23 Us: 963,45 mm (37,93”)

    10 Us: 254 mm (10”)



  • Informações adicionais sobre o rack
    rack negociacao.png
    rack negociacao 2.png
  • Quantas tomadas são disponibilizadas por rack?

    Considerando as unidades padrão de rack negociação, são disponibilizadas 12 tomadas (contingenciadas) por ½ rack e 36 tomadas para um rack completo, no padrão NBR 5410, não gerenciáveis remotamente.

    Com relação ao High Density Rack, considerando a maior capacidade energética dos racks, serão disponibilizadas 23 tomadas (contingenciadas) por ½ rack e 46 tomadas por rack completo, também no padrão NBR 5410, não gerenciáveis remotamente.

    O contratante pode optar por instalar réguas gerenciáveis dentro do rack alugado (após aprovação técnica do equipamento). Neste caso, o contratante deverá fornecer as próprias réguas.

  • Todos os cabos possuem o mesmo tamanho (são equidistantes)?

    Todos os cabos destinados à administração de aplicações, negociação ou recepção de circuitos dedicados no interior da área de co-location possuem o mesmo comprimento, conforme atestado pelo fabricante, incluindo os High Density Racks. O cabeamento entre o rack negociação, seja ele padrão ou High Density Rack, e a plataforma de negociação é de fibra óptica multimodo 10 Gb, já o cabeamento do Provedor de Serviços Gerenciados a borda RCB que é de 1 Gb. Além disso, todos os clientes de co-location se conectam aos mesmos switches, de forma que, em caso de falha, todos sejam afetados da mesma forma e tenham a mesma convergência.

    É importante reforçar aqui que não há diferença no tamanho dos cabos e,

    consequentemente, na latência entre os racks negociação padrão e os High Density Racks.

  • Qual o comprimento do cabeamento? Qual o mapa do data center?

    O comprimento dos cabos e o mapa do data center podem ser encontrados abaixo:

    Ponto A

    Ponto B

    Cobre

    Fibra

    Sala de entrada

    Rede Colocation



    82,2m +/- 0,5m SM LC/LC

    Rack Cliente

    Rede Colocation

    40,5m +/- 0,4m

    164 feet (49,9872m) SM LC/LC

    Rede Colocation

    Rede Plataforma B3

    57,6m +/- 0,3m

    328 feet (99,9744m) SM LC/LC

    Os racks padrão são distribuídos em formato "2 sim e 1 não"

    ambiente de racks.png

    Com relação aos High Density Racks – racks de alta densidade energética – estes seguirão o padrão indicado abaixo, além de ficarem em uma área enclausurada, dentro do data hall, onde se encontram os racks padrão.

    ambiente de racks 2.png
  • Onde se localiza a matching engine? Há mais de uma matching engine?

    A rede usada no serviço de co-location está fisicamente instalada na mesma infraestrutura (mesmo data center) dos componentes tecnológicos da plataforma de negociação PUMA Trading System, responsáveis pelos serviços de roteamento de ordens de compra e venda de ativos e derivativos dos contratantes à plataforma de negociação. Atualmente há 6 engines para Ações e 6 engines para Derivativos.

  • Qual a latência e o caminho entre os servidores e a matching engine? Existem diferenças de latência entre as modalidades de co-location?

    Dentro da infraestrutura da B3, a latência no nível de rede é igual para todos dentro da mesma modalidade, uma vez que as conexões dos clientes com a B3 são feitas nos mesmos equipamentos. Inclui-se aqui rack negociação, High Density Rack negociação, rack web e High Density Rack web.

    Apesar de as modalidades possuírem os mesmos padrões, a modalidade web passará por uma camada de segurança, o que acarretará maior latência.

    Origem



    Destino

    Aplicação

    Tráfego

    Hops

    Latencia de rede (µs)

    Latencia RTT (µs)

    Rack Negociação

    TCP

    Gateway

    order entry

    tcp

    4

    11,00

    22,00

    Fix Adapter

    UDP

    Rack Negociação

    market data

    udp

    4

    11,00

    -

    RCB borda

    TCP

    Gateway

    order entry

    tcp

    4

    25,50

    51,00

    Fix Adapter

    UDP

    RCB borda

    market data

    udp

    4

    25,50

    -

    Rack Negociação PSG

    TCP

    Gateway

    order entry

    tcp

    5

    25,87

    51,74

    Fix Adapter

    UDP

    Rack Negociação PSG

    market data

    udp

    5

    25,87

    -

    Rack Web

    TCP

    Gateway

    order entry

    tcp

    7

    42,70

    85,40

    Fix Adapter

    UDP

    Rack Web

    market data

    udp

    7

    111,00

    -

    Rack Negociação + Rack Web

    TCP

    Gateway

    order entry

    tcp

    8

    42,7 + latência do sw neg cliente

    85,4 + 2x a latência do sw neg cliente

    Fix Adapter

    UDP

    Rack Negociação + Rack Web

    market data

    udp

    8

    111 + latência do sw_neg_cliente

    -

    Rack Web PSG

    TCP

    Gateway

    order entry

    tcp

    8

    57,57 + latência do sw_psg_cliente

    115,14 + 2x a latência do sw_psg_cliente

    Fix Adapter

    UDP

    Rack Web PSG

    market data

    udp

    8

    125,87 + latência do sw_psg_cliente

    -

    Em todos os casos a latência leva em consideração apenas os elementos de rede envolvidos no tráfego. Não estão consideradas latências adicionadas pelos servidores ou aplicações.


  • Quais são os limites operacionais de temperatura e umidade do ambiente de Colocation

    A B3 segue a norma internacional da ASHRAE TC9.9, onde o envelope recomendado define que os limites são: Temperatura de 18 a 27°C e Umidade de 30% a 60%HR

  • Por onde é feito o insuflamento de ar refrigerado no ambiente de Colocation

    O insuflamento de ar refrigerado é feito pelos corredores frios enclausurados, por meio de placas de insuflamento perfuradas no piso. O retorno do ar é feito através do ambiente externo aos corredores enclausurados (corredores quentes) através de grelhas no teto.

  • Como é monitorada a temperatura e umidade do ambiente de Colocation

    A temperatura e umidade do ambiente são monitoradas através de sensores instalados nas portas de algumas unidades de hospedagem do ambiente, localizados nos corredores frios, a 1,5 metros do piso.

  • Qual o tipo de ligação dos circuitos que alimentam os rack no Colocation

    A ligação dos circuitos elétricos do Colocation é do tipo 2 (dois) cabos Fases, mais 1 (hum) cabo Terra (2F+T)

  • Qual tensão dos circuitos que alimentam os rack no Colocation

    A tensão dos circuitos elétricos do Colocation segue uma janela normal para equipamentos, que é de 200 a 240 Volts em corrente alternada (200 a 240Vca)

  • No Colocation existem redundância de circuitos elétricos

    Sim, todas as unidades de hospedagem, são atendidas por circuitos elétricos redundantes, que são alimentados por sistemas de UPS (No Breaks) também redundantes.

  • Posso substituir as réguas de tomada da minha unidade de hospedagem?

    Sim, mas para segurança do ambiente a B3 indica que sejam utilizadas réguas que já são homologadas (Consulte a equipe de suporte para receber a lista de réguas homologadas). Assim esta troca será mais rápida. Também pode ser solicitada a homologação de um novo fabricante e modelo de régua. Para este processo a equipe técnica da B3 solicitará alguns documentos para balizar o processo de homologação e também um prazo para análise.

  • Quais são as capacidades de carga das unidades de hospedagem (Web, Padrão e Alta Densidade)

    Cada unidade de hospedagem tem as seguintes capacidades máximas: Web – até 1.500 Watts, Padrão – até 3.000 Watts e Alta Densidade – até 7.500 Watts. Apenas para a unidade de hospedagem de Alta Densidade existe uma forma de contratação de capacidades parciais de 5.500, 6.500 e 7500 Watts. Essas capacidades são suportadas pelos sistemas de infraestrutura redundantes do ambiente (Elétricos e de Ar-Condicionado), sendo assim, o ambiente estará garantido mesmo nas condições adversas projetadas. A ultrapassagem desses limites pode causar desequilíbrios no ambiente e afetar tanto as suas unidades de hospedagem, bem como outras e levar falhas destas unidades ou mesmo do ambiente como um todo.

  • Como a B3 mede essas cargas nas unidades de hospedagem?

    O Data Center da B3 possui um sistema de monitoração extremamente avançado, que capta esses dados dos painéis elétricos que alimentam as unidades de hospedagem e apresentam esses dados em uma plataforma integrada, que é monitorada 24 horas por dia. Caso haja a ultrapassagem do limite de carga suportado, a equipe de operações informa a equipe de suporte do Colocation, que tratará com o cliente para definir ações que diminuirão a carga da unidade de hospedagem e os prazos para que as ações sejam tomadas.

  • Qual é a carga que é levada em conta para aferir a carga final da unidade de hospedagem?

    A carga levada em consideração para definir a carga final de uma unidade de hospedagem é a média da carga da unidade de hospedagem, durante o horário de produção do mercado, que compreende o período entre segunda e sexta-feira (exceto feriados do mercado) entre as 10 e 19 horas. Apesar disso a capacidade dos circuitos elétricos é outro limitante importante e caso haja uma ultrapassagem próxima dos limites dos circuitos, a equipe de operações também informará a equipe de suporte do Colocation para que tome ações urgentes junto aos clientes para regularização.

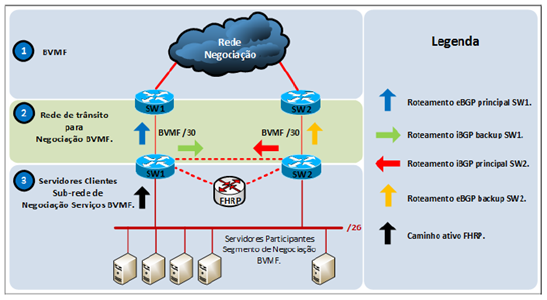

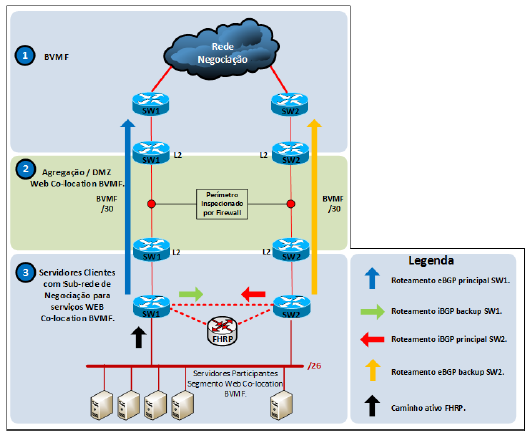

Rede
